什么是净高(空)分析?

净高(空)分析是指在设计阶段,通过BIM模拟预建造,对空间狭小、管线密集或净高要求高的区域进行净高(空)分析,提前发现不满足净高(空)要求功能和美观需求的部位,避免后期设计变更,从而缩短工期、节约成本。

随着建筑舒适度的提高,建筑体内部各类管线也越来越多。没有BIM的时候,我们只有在土建主体结构施工完成、机电安装进行得差不多的时候,才会发现:可能某些位置的净高已经不能满足要求了,甚至可能会非常低,而这时候再去调整已经基本不可能了。

而我们应用BIM,从设计阶段就进行净高(空)分析,能够尽早发现净高问题,最大限度地优化净高。提前介入使我们不仅能够通过优化管线路径的手段来优化净高,还能够通过调整结构来实现该目的,也就是说,越早发现问题,解决方案的可选余地也就越大。

服务内容

•  重点验证受结构影响空间较窄或者较底的区域、管线密集交叉的区域及出管道井、出机房的区域等极易出现净高不满足情况的区域;

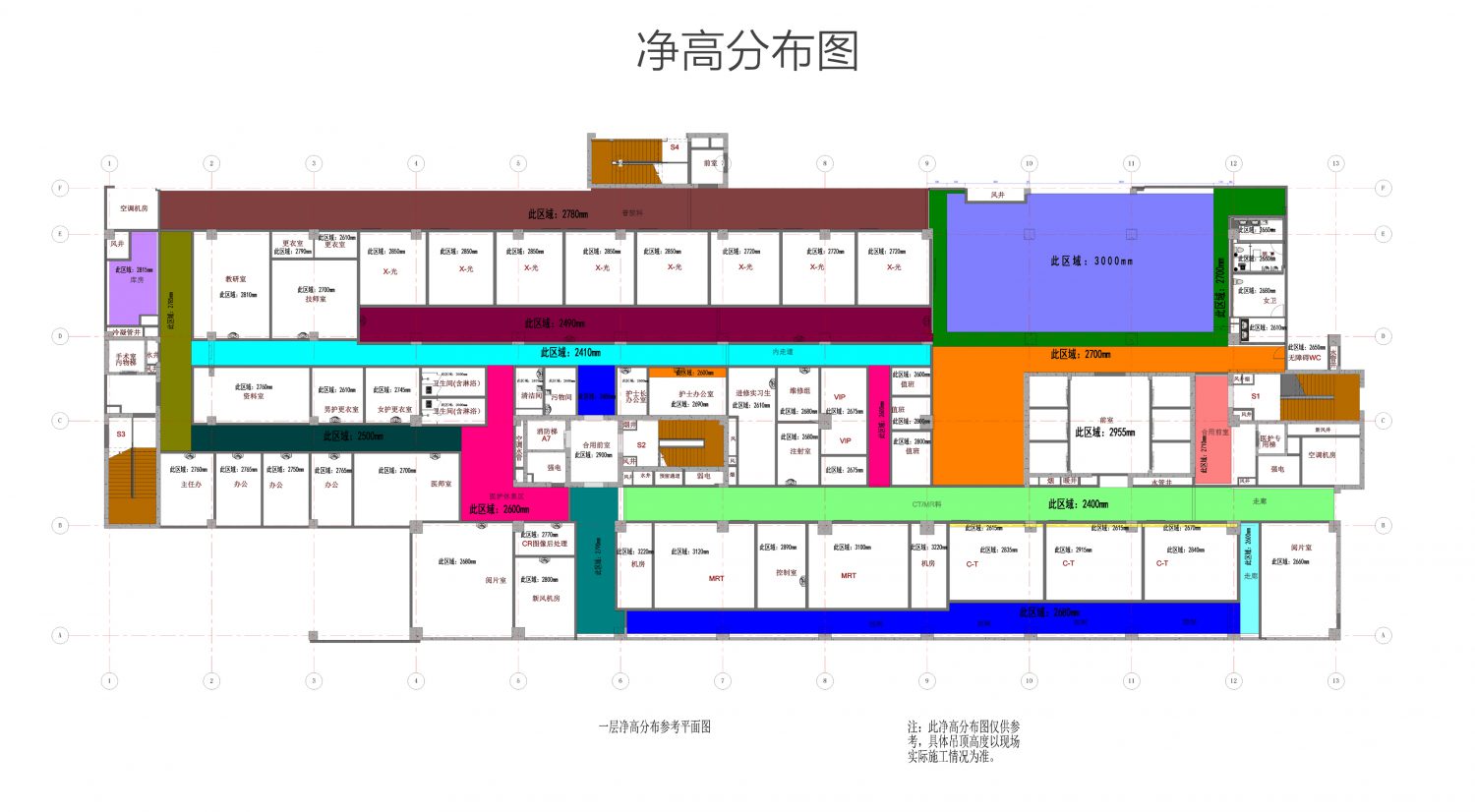

•  输出净高分布图,以不同颜色表示不同区域净高值,直观展现不利点,便于及时做出调整;

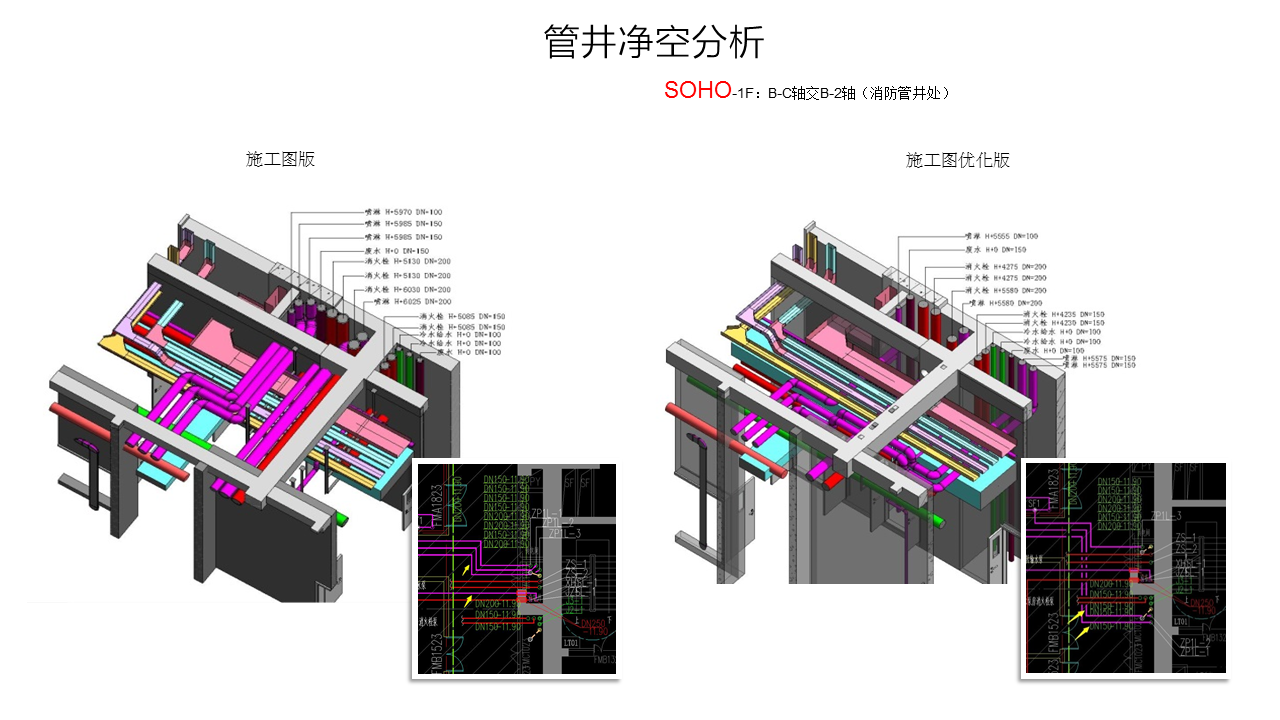

•  对管井、机房等区域进行净空分析,以解决安装空间不足的问题;

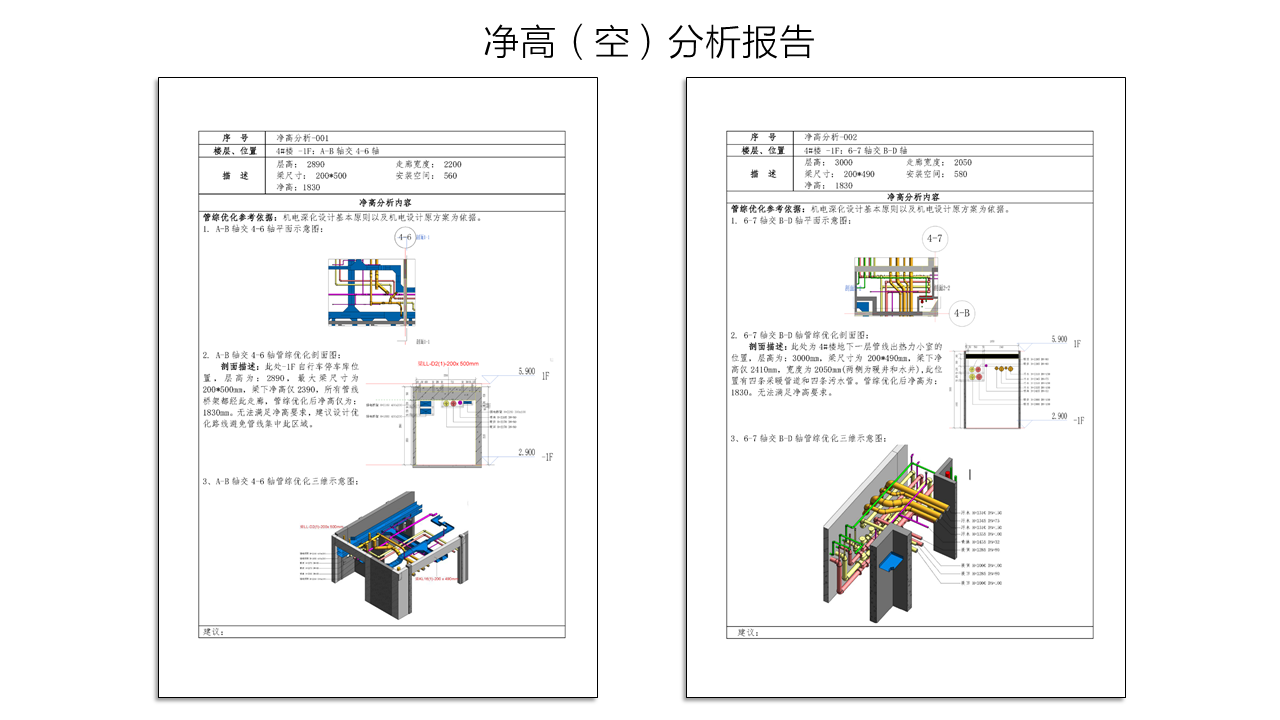

•  输出净高(空)分析报告,具体标明不利点问题,便于设计人员进行优化调整。
